This is the Schneider Super-Angulon PC 28/2.8 for Leica.
Our customer and friend Alain took these pictures to share with us all. |
|

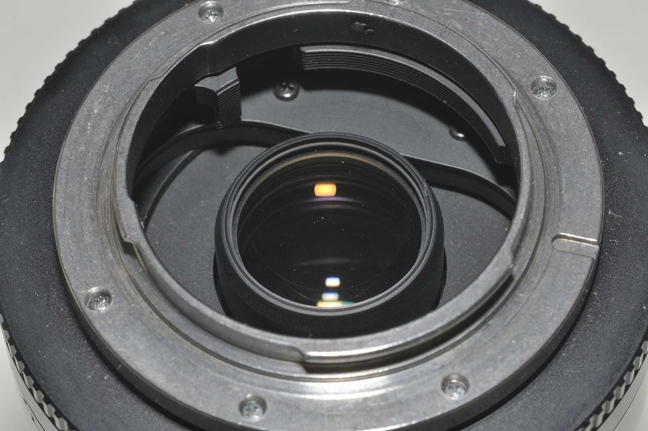

La came R et la bayonnette Leica d'origine .
Original view of Leica bayonet, with R-Cam on the left.
|
|

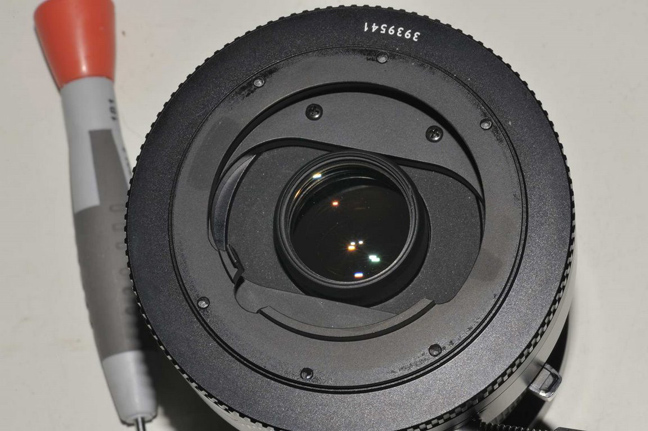

Vue de la rondelle-came R après dépose de la bayonnette Leica R.
After removal of original Leica R bayonet, we can see the spacer-R cam. |
|

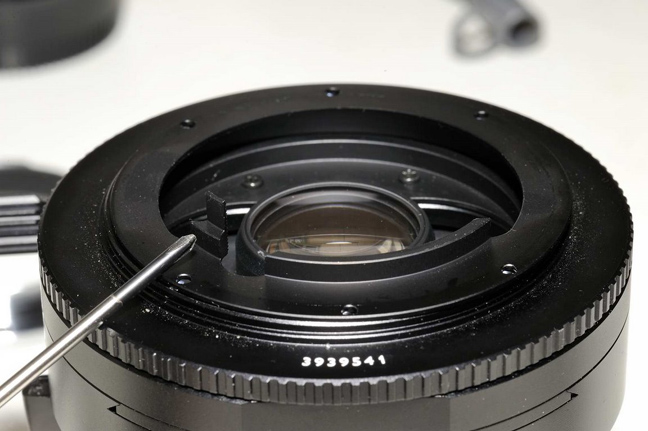

Le profil de la came-r qui empèche le montage direct de la bague Leitax-Nikon.
R-cam profile will hit the Leitax-Nikon bayonet
|
|

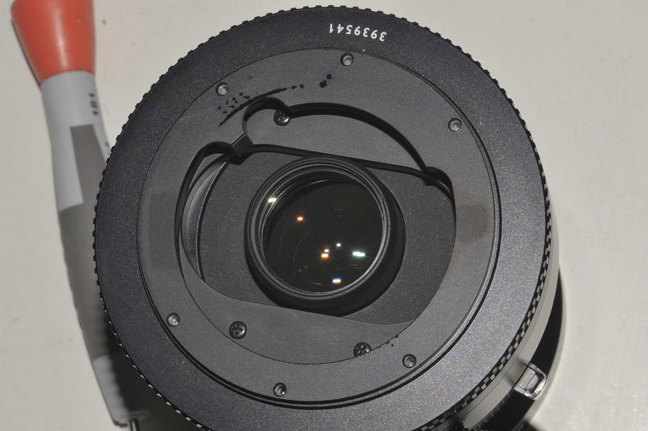

On peut retourner la rondelle-came R vers l'avant.
The spacer-cam can be turned facing forward.
NEW!
Or you can use the new special Leitax bayonet for this lens, that will not hit the R-cam
|
|

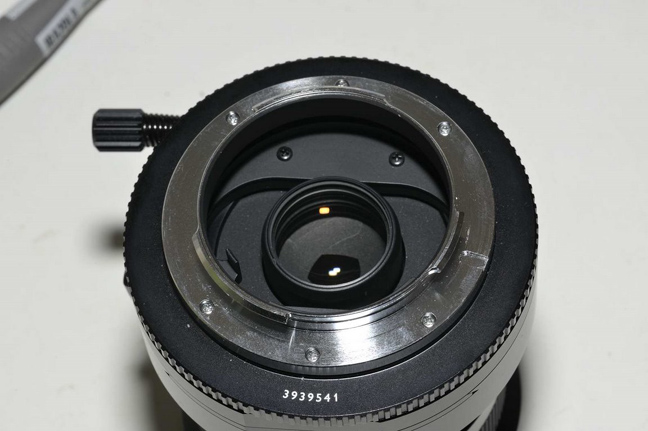

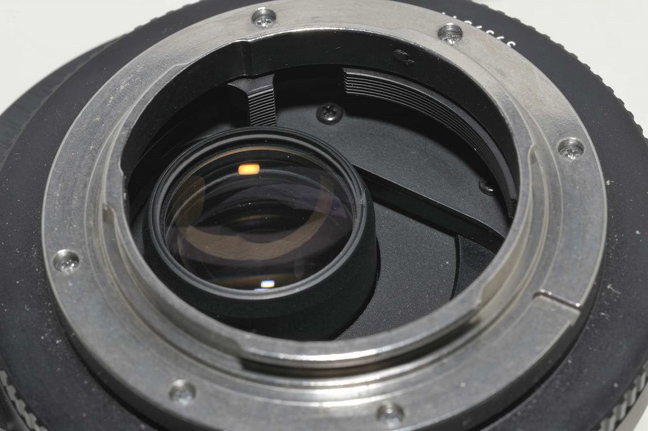

Leitax bayonet installed.
|
|
Bayonnette Leitax-Nikon, avec la limitation de course par contact du bloc optique avec la came R.
Leitax-Nikon installation, R-cam turned forward limiting optical block stroke on the left.
NEW!
there is no limitation with the special mount
|
|
 S’està carregant… L'objectif après modification / Lens once modified  L'objectif après modification / Lens once modified  Le Super-Angulon R 38 mm/2,8PC en bayonnette Nikon / Leitax Bayonet on SA PC 28/2,8  Bayonnette Leitax-Nikon, avec la limitation de course par contact du bloc optique avec la came R / Leitax-Nikon installation, R-cam turned forward limiting optical block stroke on the left  On peut retourner la rondelle-came R vers l'avant
The spacer-cam can be turned facing forward  Vue de la rondelle-came R après dépose de la bayonnette Leica R / After removal of original Leica R bayonet, we can see the spacer-R cam  A gauche, la bayonnette du Super-Angulon, sans indexation du diaphragme / The Super-Angulon bayonet on the left has no aperture index recesses  La came R et la bayonnette Leica d'origine / Original view of Leica bayonet, with R-Cam on the left  Le profil de la came-r qui empèche le montage direct de la bague Leitax-Nikon / R-cam profile will hit the Leitax-Nikon bayonnet  Le montage avec la bayonnette Nikon ne pose pas de problème sans la rondelle-came R / Leitax-Nikon bayonnet can be installed without the spacer-cam-R  La came R bien adaptée à la bayonnette Leica / R cam is tight fit on R Leica original bayonnet  La
course de 11 mm affichée est optimiste, aussi bien en Leica qu'en Nikon
/ Either on Leica or on Nikon, 11 mm max stroke is an optimistic figure.  Le bloc optique à son décentrement maximum / Full offset of optical element  La commande de décentrement passe bien sur un D700
The PC-knob clears D700 prism housing  Pas de limitation de rotation avec un D700 / Good clearance of perspective-control command on D700 flash housing  Un PC 28 mm/2,8 peu encombrant sur D700 / A simple and neat PC lens on D700  Dégagement du prisme sur PC 28/3,5 Nikkor  Comparaison volume et ergonomie entre PC Nikkor 28/3,5 et SA 28 mm/2,8PC  PC28/3,5 Nikkor décentré à 11 mm  Schneider SA 28 mm/2,8 décentré à 9 mm  Schneider à 9 mm  Nikkor à 11 mm  Nikkor à 11 mm  Schneider à 9 mm  Nikkor  Schneider  Nikkor  Schneider  Nikkor  Schneider No s'ha trobat cap resultat.

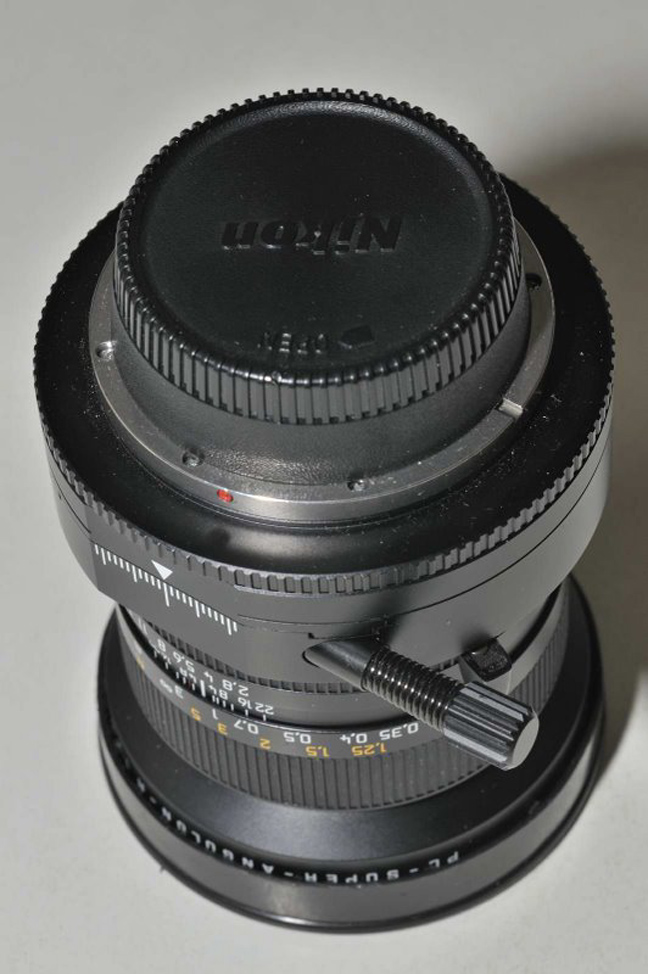

L'objectif après modification.
Lens once modified |
|
 S’està carregant… Un PC 28 mm/2,8 peu encombrant sur D700 / A simple and neat PC lens on D700 L'objectif après modification / Lens once modified Le Super-Angulon R 38 mm/2,8PC en bayonnette Nikon / Leitax Bayonnet on SA PC 28/2,8 Bayonnette Leitax-Nikon, avec la limitation de course par contact du bloc optique avec la came R / Leitax-Nikon installation, R-cam turned forward limiting optical block stroke on the left On peut retourner la rondelle-came R vers l'avant
The spacer-cam can be turned facing forward Vue de la rondelle-came R après dépose de la bayonnette Leica R / After removal of original Leica R bayonnet, we can see the spacer-R cam A gauche, la bayonnette du Super-Angulon, sans indexation du diaphragme / The Super-Angulon bayonnet on the left has no aperture index recesses La came R et la bayonnette Leica d'origine / Original view of Leica bayonnet, with R-Cam on the left Le profil de la came-r qui empèche le montage direct de la bague Leitax-Nikon / R-cam profile will hit the Leitax-Nikon bayonnet Le montage avec la bayonnette Nikon ne pose pas de problème sans la rondelle-came R / Leitax-Nikon bayonnet can be installed without the spacer-cam-R La came R bien adaptée à la bayonnette Leica / R cam is tight fit on R Leica original bayonnet La
course de 11 mm affichée est optimiste, aussi bien en Leica qu'en Nikon
/ Either on Leica or on Nikon, 11 mm max stroke is an optimistic figure. Le bloc optique à son décentrement maximum / Full offset of optical element La commande de décentrement passe bien sur un D700
The PC-knob clears D700 prism housing Pas de limitation de rotation avec un D700 / Good clearance of perspective-control command on D700 flash housing Un PC 28 mm/2,8 peu encombrant sur D700 / A simple and neat PC lens on D700 Dégagement du prisme sur PC 28/3,5 Nikkor Comparaison volume et ergonomie entre PC Nikkor 28/3,5 et SA 28 mm/2,8PC PC28/3,5 Nikkor décentré à 11 mm Schneider SA 28 mm/2,8 décentré à 9 mm Schneider à 9 mm Nikkor à 11 mm Nikkor à 11 mm Schneider à 9 mm Nikkor Schneider Nikkor Schneider Nikkor Schneider No s'ha trobat cap resultat.

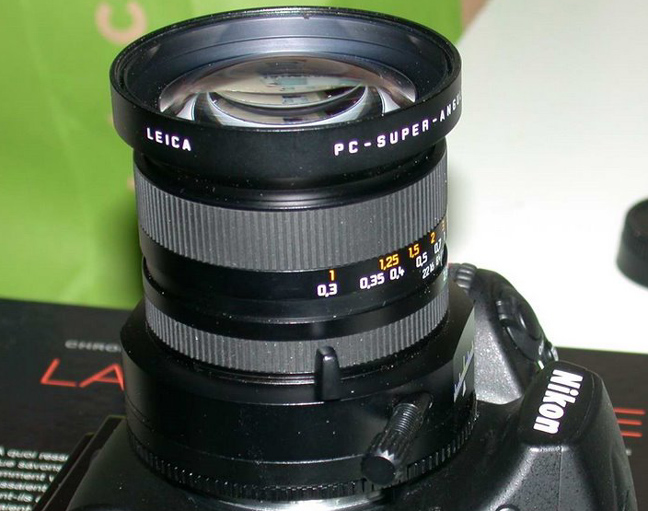

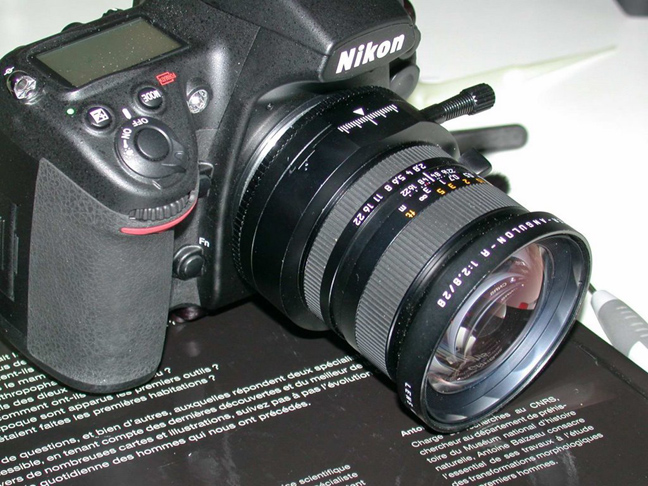

Un PC 28 mm/2,8 peu encombrant sur D700.
A simple and neat PC lens on D700
The Leitax bayonets for other camera brands will work too. |
|

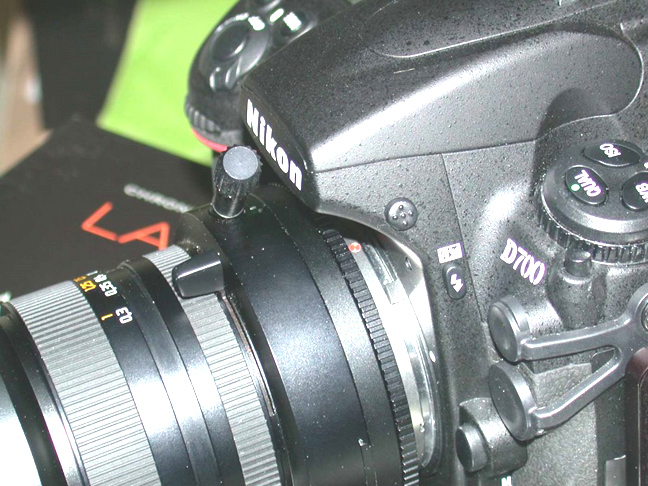

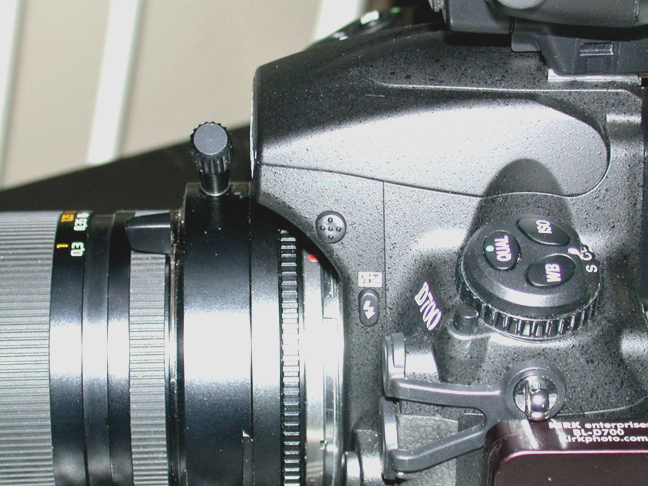

Pas de limitation de rotation avec un D700.
Good clearance of perspective-control command on D700 flash housing.
I would like to thank again Alain for the great pictures,
Merci Alain. |
